Світло вимкнули на три години, а ДБЖ відпрацював лише двадцять хвилин. Причина майже завжди в одному: штатна батарея розрахована на кілька хвилин роботи, щоб безпечно вимкнути комп’ютер. Для опалювальних котлів, мережевого обладнання та систем відеоспостереження потрібне інше рішення — ДБЖ із підключенням зовнішніх батарей через клеми, де час роботи залежить від ємності вибраних акумуляторів. Нижче розглянуто, як вибрати батарею й порахувати автономність без помилок.

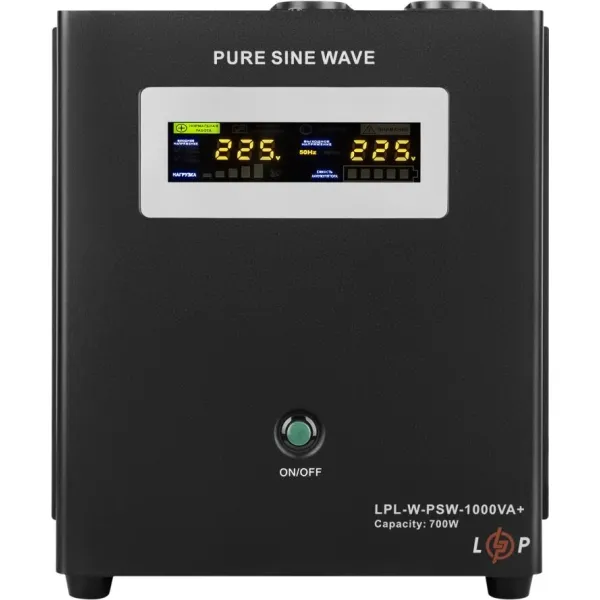

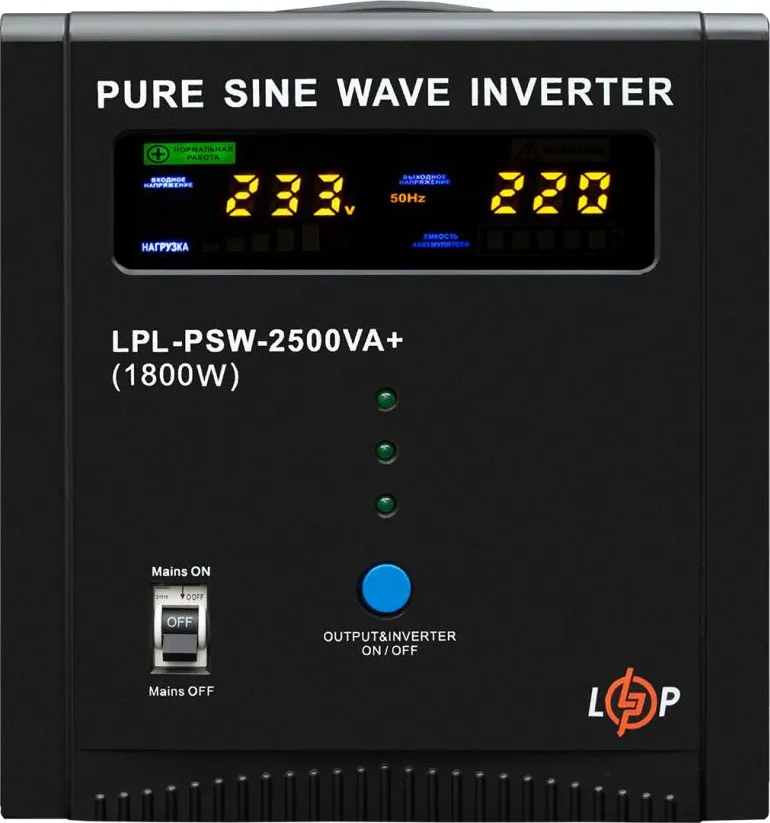

Як працює ДБЖ із зовнішнім акумулятором
У моделях із зовнішнім підключенням інвертор і зарядний пристрій виділені в окремий блок, а акумуляторна збірка залежить лише від вашого вибору. Батареї під’єднують до клем на корпусі ДБЖ, тому ємність можна збільшувати без заміни самого пристрою.
Такі моделі зазвичай оснащені потужним зарядним пристроєм із струмом від 6 до 10 А і більше. Він розрахований на тривалу роботу з великими акумуляторами, а не на коротку підзарядку мініатюрної батареї.
Яку батарею вибрати для ДБЖ
Тип акумулятора впливає на ресурс, вартість і поведінку під навантаженням. Для зовнішнього підключення найчастіше використовують такі варіанти:
- свинцево-кислотні AGM-акумулятори — недорогі, не потребують обслуговування й підходять для більшості побутових сценаріїв;
- гелеві акумулятори — витримують більше циклів глибокого розряду, ніж AGM, і добре працюють у частих відключеннях;
- літієві акумулятори LiFePO4 — служать у кілька разів довше, важать менше, але потребують сумісності з зарядним пристроєм ДБЖ.
Автомобільні стартерні акумулятори для цієї задачі не підходять. Вони розраховані на короткий потужний імпульс, а не на глибокий розряд, і швидко виходять з ладу.
Напруга системи та кількість акумуляторів
Вхідна напруга постійного струму визначається моделлю ДБЖ і зазвичай становить 12, 24 або 48 В. Один стандартний акумулятор дає 12 В, тому для системи на 24 В потрібні два акумулятори, послідовно з’єднані між собою, а для 48 В — чотири.
Паралельне з’єднання збільшує ємність, послідовне — напругу. У збірці з кількох акумуляторів використовуйте тільки однакові моделі однієї партії та однакового віку. Різниця в стані окремих елементів призводить до нерівномірного заряду та передчасного виходу збірки з ладу.
Як розрахувати автономність ДБЖ
Спрощена формула виглядає так: час роботи (год) = ємність збірки (Вт·год) × ККД інвертора ÷ потужність навантаження (Вт). Ємність у ват-годинах дорівнює добутку напруги на ємність в ампер-годинах.
Розглянемо приклад. Два акумулятори по 100 А·год на 12 В у послідовному з’єднанні дають систему 24 В із ємністю 100 А·год, тобто 2400 Вт·год. Якщо ККД інвертора становить 0,85, а навантаження — котел і циркуляційний насос потужністю 150 Вт, автономність складе приблизно 2400 × 0,85 ÷ 150 ≈ 13,6 години. Це теоретичне значення без урахування обмеження глибини розряду.
Поправки, які зберігають батарею
Повний розряд свинцевих акумуляторів скорочує їхній ресурс. Практично використовують 50% ємності для AGM і гелю та близько 80% для LiFePO4. У наведеному прикладі реальна автономність на AGM-збірці становитиме близько 6–7 годин.
Ще два чинники змінюють підсумок:
- Ємність акумулятора вказують для 20-годинного розряду, тому при великому струмі віддача знижується.
- На морозі ємність падає, а при 0 °C втрачається приблизно 15–20%.
Типові помилки під час підбору
Найчастіша помилка — підрахунок за номінальною потужністю ДБЖ, а не за фактичним споживанням. Перелічіть пристрої, які мають працювати від батареї, і підсумуйте їхню потужність за паспортом. Для двигунів і компресорів урахуйте пусковий струм, який у 2–3 рази перевищує робочий. Друга помилка — занадто тонкі кабелі між батареєю та ДБЖ. При струмі в десятки ампер перетин дроту має відповідати рекомендаціям виробника, а між клемою акумулятора та ДБЖ потрібен запобіжник відповідного номіналу. Це захищає від перегріву та коротких замикань.
Підсумок
Автономність ДБЖ визначається трьома параметрами: ємністю збірки, потужністю навантаження та допустимою глибиною розряду. Спершу порахуйте споживання, потім виберіть напругу системи, а вже після цього підбирайте тип і кількість акумуляторів із запасом 20–30%. Такий підхід дає змогу отримати передбачуваний час роботи й не переплачувати за зайву ємність.
Правильно підібрана батарея працює роками, а помилка в розрахунках проявляється саме тоді, коли світло вимкнули надовго.
